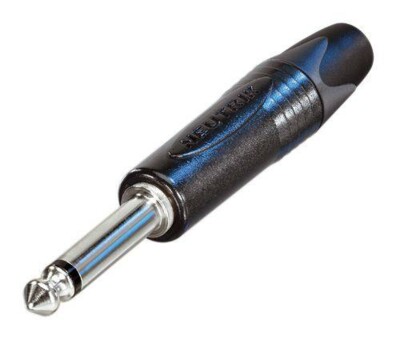

NP2X-BAG

2 poliger 6.35 mm Klinkenstecker, vernickelte Kontakte, schwarzes Gehäuse

Die äusserst robuste professionelle Klinkenstecker X Serie ist der Nachfolger der existierenden C Serie. Die X Serie bietet den schlanksten 1/4" Klinkenstecker mit bewährter Neutrik Spannzangenzugentlastung auf dem Markt. Durch eine Breite von nur 14.5 mm ist das schlanke Gehäuse ideal für hohe Steckdichte auf Jack Feldern (15.88 mm Jack Raster) geeignet.

Der präzise gefräste, einteilige Tip Kontakt ohne Nieten macht diese Steckerserie einzigartig und verhindert das Hängen bleiben in der Klinkenbuchse sowie das Abbrechen des Tips.

Die Plug X Serie ist ideal für Gitarren Anwendungen, Instrumenten Kabel, Stage Boxen, Lautsprecher, Verstärker und Mischpulte.

Features & Benefits

Extra schmaler 1/4" Klinkenstecker für hohe Steckdichte
Robustes Druckguss Gehäuse in elegantem Design
Bewährte Spannzangen-Zugentlastung für zuverlässige Kabel-Fixierung
Attraktives Design für eine einfache Handhabung
Präzise gefräste, einteilige Kontakte verhindern das Hängen bleiben des Tip Kontakts in der Buchse

Downloads

professional-phone-plugs-np_x

pdf - 755.23 KB

02 Neutrik PG DE - Section Plugs & Jacks - 202110-V24

pdf - 6.11 MB

Technische Informationen

Produkte
Titel	NP2X-BAG
Verbindungstyp	Plug
Geschlecht	male

Elektrisch
Durchgangswiderstand	depends on mating connector mΩ
Durchschlagsfestigkeit	1 kVdc
Isolationswiderstand	> 2 GΩ (initial)
Nennstrom pro Kontakt	depends on mating connector A
Nennspannung	< 50 V

Mechanische Daten
Kabeldurchmesser	4 - 7 mm
Lebensdauer	> 1000 mating cycles
Leiterquerschnitt	1 AWG
Leiterquerschnitt	18 AWG
Anschlussart	Solder contacts

Material
Spannhülse	Polyacetal (POM) + PU
Kontaktbeschichtung	2 µm Ni (Su)
Kontakte	Brass (CuZn39Pb3)
Einsatz	Polyamide (PA 6.6 30 % GR)
Gehäuse	Zinc diecast (ZnAl4Cu1)
Gehäusebeschichtung	KTL coating
Zugentlastung	Polyacetal (POM)
