*** DISCONTINUED ***
Direkter Ersatz / Nachfolger: NL4FXX-W-S (Kabel 6 bis12 mm) und NL4FXX-W-L (Kabel 10 bis 16 mm)

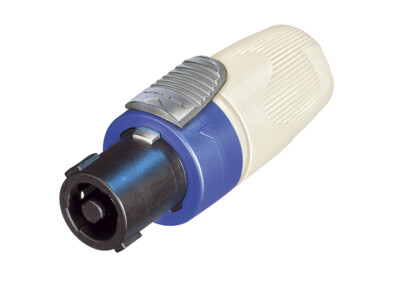

4 polige Kabelbuchse, Spannzangen-Zugentlastung, weiße Spannhülse
Der Industrie Standard für Lautsprecherverbindungen bietet extrem robuste und verlässliche Kabelsteckverbinder mit einem zuverlässigen Verriegelungssystem. Sie verfügen über solide Kontakte mit Schraubanschlüssen für Litzenkabel die ebenso als Lötanschluss verwendet werden können.
| Produkte | |
| Titel | NL4FX-9 |
| Verbindungstyp | speakON |
| Geschlecht | female |
| Elektrisch | |
| Durchgangswiderstand | < 2 mΩ (nach Lebensdauer) |
| Durchschlagsfestigkeit | 4 kV DC (Spitze) |
| Isolationswiderstand | > 1 GΩ (nach Feuchtetest) |
| Nennstrom pro Kontakt | 40 A rms durchgehend |
| 50 A Audio-Signal, bei 50 % Einschaltdauer | |
| Nennspannung | 250 V AC |
| bitte beachten | speakON ist eine Audiosteckverbindung und nicht als AC-Netzstecker oder allgemein für Strom-/Spannungsversorgung vorgesehen |
| Mechanische Daten | |
| Kabeldurchmesser | 7 - 14.5 mm |
| Kabel Zugentlastung | ≥ 220 N (subject to cable O.D. and material) |
| Lebensdauer | > 5000 mating cycles |
| Leiterquerschnitt | 4 mm² / 6 AWG (screw type terminals/soldering) |
| Leiterquerschnitt | 12 AWG / 10 AWG |
| Anschlussart | screw type terminals or soldering |
| Verriegelung | Quick Lock (latch) |
| Material | |
| Kontaktbeschichtung | 4 µm Ag |
| Kontakte | Brass (CuZn39Pb3) |
| Einsatz | PBTP 20 % GR |
| Verriegelungselement | Zinc diecast (ZnAl4Cu1) |
| Gehäuse | PBTP 20 % GR |
| Zugentlastung | Polyacetal (POM) |
| Umwelt | |
| Entflammbarkeit | UL 94 HB |
| Lötbarkeit | Complies with IEC 68-2-20 |
| Temperaturbereich | -30 °C to +80 °C |
