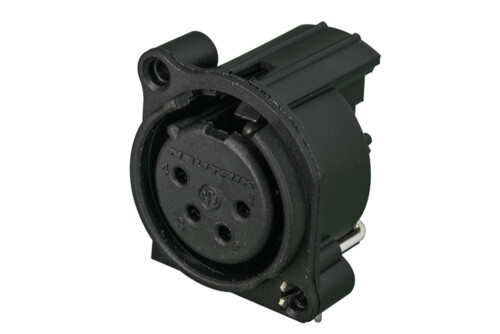

4 pole female XLR receptacle, grounding: separate ground contact to mating connector shell and front panel, horizontal PCB mount, retention spring instead of latch, color coding possible
The 'State of the Art' receptacle. Round plastic body XLR PCB mount panel connector. These have the smallest size and highest packing density (23 mm between centres). New designed fork type contacts with hard gold plating and polished contact areas.
Produkte | |
Titel | NC4FAH-0 |
Verbindungstyp | XLR |
Geschlecht | female |
Elektrisch | |
Kapazität zwischen Kontakten | ≤ 7 pF |
Durchgangswiderstand | ≤ 6 mΩ |
Durchschlagsfestigkeit | 1,5 kVdc |
Isolationswiderstand | > 10 GΩ (initial) |
Nennstrom pro Kontakt | 6 A |
Nennspannung | < 50 V |
Erdungsoptionen | separater Massekontakt mit dem Gehäuse des Gegensteckers und Front-Panel |
Mechanische Daten | |
Einsteckkraft | ≤ 20 N |
Einsteckkraft | ≤ 20 N |
Lebensdauer | > 1000 Steckzyklen |
Verriegelungskraft | > 20 N Trennkraft |
Anschlussart | Horizontale Leiterplatten-Montage |
Verriegelung | Rückhaltefeder |
Einbaurichtung | von hinten |
Gehäuseform | A |
Mounting | A-Screw |
Material | |
Kontakte | Bronze (CuSn6) |
Verriegelungselement | Stahl Ck67 |
Gehäuse | Polyamid (PA 6.6 30 % GR) |
Umwelt | |
Entflammbarkeit | UL 94 V-0 |
Normenkompatibilität | IEC 61076-2-103 |
Schutzklasse | IP 40 |
Lötbarkeit | konform mit IEC 68-2-20 |
Temperaturbereich | –30 bis +80 °C |
