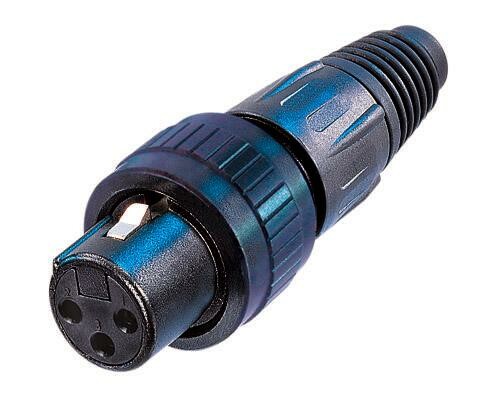

Solide 3-polige Kabelbuchse mit einem Verriegelungsring für eine sichere Verbindung und kontinuierliche Hochfrequenzabschirmung.
Kabelbuchse mit schwarz-verchromtem Gehäuse und goldbeschichteten Kontakten. Mit einem kleinen Gewindestift kann die Verbindung zum Mikrofon und Schwanenhals diebstahlsicher gemacht werden.
| Produkte | |
| Titel | NC3FX-SPEC. |
| Verbindungstyp | XLR |
| Geschlecht | female |
| Elektrisch | |
| Kapazität zwischen Kontakten | ≤ 4 pF |
| Durchgangswiderstand | ≤ 3 mΩ |
| Durchschlagsfestigkeit | 1,5 kVdc |
| Isolationswiderstand | > 10 GΩ (initial) |
| Nennstrom pro Kontakt | 16 A |
| Nennspannung | < 50 V |
| Mechanische Daten | |
| Kabeldurchmesser | 3.5 - 8.0 mm |
| Einsteckkraft | ≤ 20 N |
| Einsteckkraft | ≤ 20 N |
| Lebensdauer | > 1000 mating cycles |
| Leiterquerschnitt | max. 2.5 AWG |
| Leiterquerschnitt | max. 14 AWG |
| Anschlussart | Solder contacts |
| Verriegelung | Locking nut |
| Material | |
| Knickschutz | Polyurethan |
| Kontaktbeschichtung | 0.2 µm Au hard alloy over 2 µm Ni |
| Kontakte | Bronze (CuSn6) |
| Einsatz | Polyamide (PA66) |
| Verriegelungselement | St3K32 (latch) / Ck 67 (spring) |
| Gehäuse | Zinc diecast (ZnAl4Cu1) |
| Gehäusebeschichtung | Black KTL |
| Zugentlastung | Polyacetal (POM) |
| Securing Ring | Brass (CuZn39Pb3) |
| Umwelt | |
| Zulassungen | UL |
| Entflammbarkeit | UL 94 V-0 |
| Normenkompatibilität | IEC 61076-2-103 |
| Schutzklasse | IP 40 |
| Lötbarkeit | Complies with IEC 68-2-20 |
| Temperaturbereich | -30 °C to +80 °C |
