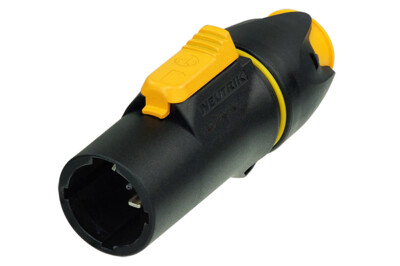

NAC3MX-W
*Discontinued* Siehe Nachfolger powerCON TRUE1 TOP Serie. Die Produkte beider Serien sind vollständig kompatibel.
Kabelstecker mit Verriegelung, Schraubanschlüsse
Der powerCON TRUE1 ist ein wasserdichter verriegelbarer Gerätesteckverbinder für eine Strombelastbarkeit bis 16 A. Er ersetzt Kaltgerätestecker dort, wo eine sehr robuste Lösung mit einer Verriegelung gebraucht wird, um eine sichere Stromverbindung zu garantieren.
Der powerCON TRUE1 ist eine Steckvorrichtung und darf deshalb unter Last und unter Spannung ein- und ausgesteckt werden.
Features & Benefits
- Netzsteckvorrichtung mit Neutralleiter
- Strombelastbarkeit bis 16 A (USA: 20 A)
- Staub- und wasserdicht gemäss Schutzklasse IP65 im gesteckten Zustand
- Schnelles und einfaches Verriegelungssystem
- Extrem robust und zuverlässig
- Einzigartige Neutrik Kabelzugentlastung
- ENEC zertifiziert gemäss IEC 60320
- UL recognized components
Downloads
nac3mx-3
pdf - 249.1 KB
nac3mx-2
dxf - 2.29 MB
nac3mx-w-top
stp - 9.53 MB
bda-531---powercon-true1-cable-connector---operating-instruction-1
pdf - 2.97 MB
bda-532---powercon-true1-power-out-connector---operating-instruction
pdf - 2.57 MB
bda-533-d--powercon-true1-safety-notice
pdf - 2.58 MB
jet-certification-nac3mx-w-1
pdf - 479.22 KB
Neutrik Product Guide - 06 powerCON and Circular Connectors PG DE 202210-V25
pdf - 6.96 MB
cb-certificate-nac3mx
pdf - 496.71 KB
BDA 380 - powerCON TRUE 1 - NAC3MX-W
pdf - 4.87 MB
ip-test-report
pdf - 1.61 MB
NAC3MX-W_VDE_Certificate
pdf - 147.67 KB
NEU-0011A
pdf - 179.61 KB
Links
Technische Informationen
| Produkte | |
|---|---|
| Titel | NAC3MX-W |
| Elektrisch | |
|---|---|
| Durchgangswiderstand | ≤ 3 mΩ |
| Durchschlagsfestigkeit | 4 kVdc / 2.8 kVac |
| Isolationswiderstand | 0,1 GΩ (after damp heat test IEC 68-2-30) |
| Anzahl elektrischer Kontakte | 2 + PE |
| Nennstrom pro Kontakt | 16 A rms (USA: 20 A) |
| Nennspannung | 250 V ac |
| Mechanische Daten | |
|---|---|
| Kabeldurchmesser | 6 - 12 mm |
| Lebensdauer | > 5000 mating cycles |
| Leiterquerschnitt | 1.0 - 2.5 AWG |
| Leiterquerschnitt | 12 AWG |
| Material | |
|---|---|
| Kontaktbeschichtung | 2 µm Ag |
| Kontakte | Bronze (CuSn0.2) |
| Einsatz | Polyamide (PA 6.6 30 % GR) |
| Verriegelungselement | ZuAl4Cu1 |
| Gehäuse | Polyamide (PA 6.6 30 % GR) |
| Zugentlastung | Polyacetal (POM) |
| Contacts | CuNi1Si0.2 |
| Umwelt | |
|---|---|
| Entflammbarkeit | UL 94 V-0 |
| Schutzklasse | IP 65 (mated) |
| Temperaturbereich | -30 °C - +80 °C |
