neutrik > Produkte > MAJ-501

Features & Benefits

  • Bantam Klinkenbuchse mit 5 Kontakten (Tip, Ring, Sleeve, Tip Normal, Ring Normal)
  • Starker, stabiler, Nickel beschichteter Druckguss Rahmen, der sich beim Einstecken eines Klinkensteckers nicht verformt
  • Nickel-Silber Federkontakte, Palladium beschichtete Schaltkontakte

Downloads

Technische Informationen

Produkte

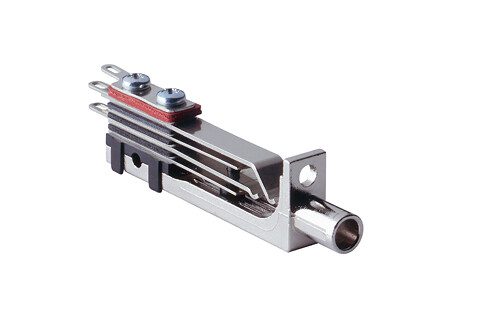

Titel MAJ-501
Verbindungstyp Jack
Elektrisch
Durchgangswiderstand < 20 mΩ (spring contact)
Durchgangswiderstand < 15 mΩ (switch contact)
Durchschlagsfestigkeit > 0.5 kVdc
Frequenzbereich DC to > 50 MHz
Isolationswiderstand > 1 GΩ @ 500 V dc
Mechanische Daten
Einsteckkraft < 30 N
Einsteckkraft > 5 N
Lebensdauer > 20000 mating cycles
Leiterquerschnitt
Wiring Solder lug
Material
Gehäuse diecast alloy
Contacts Palladium plated (switch contacts)
Umwelt
Normenkompatibilität MIL-J-641/19
Temperaturbereich -30 °C to +80 °C
